MI2124接地電阻測試儀作為通用型電力檢測設備，適配多行業的接地系統檢測需求，核心應用場景覆蓋六大領域：第一是電力行業，適用于電廠接地網驗收測試、輸配電線路桿塔接地電阻巡檢、變電站接地系統定期排查、新能源電站接地性能檢測等場景，滿足電力系統高可靠性的測試要求；第二是核工業，適配核設施接地系統的日常安全檢測，符合核工業高安全等級的檢測標準；第三是水務與環保行業，可用于污水處理廠、供水泵站的電氣設備接地檢測，環境監測站點、危廢處置場所的防雷接地測試；第四是軌道交通行業，適用于地鐵、輕軌沿線供電系統、信號系統的接地電阻測試，高鐵站房、鐵路沿線桿塔的接地驗收；第五是建筑與市政行業，可用于民用建筑、公共場館的防雷接地驗收測試，市政路燈、充電樁等公共設施的接地安全排查；第六是工業制造領域，適配各類生產廠區的電氣設備接地隱患巡檢、易燃易爆車間的防靜電接地測試。針對不同場景可靈活選擇測試方法：場地開闊可打地樁的新建項目驗收優先選擇4極法保證精度，已投運設備巡檢、混凝土地面無法打樁的場景可選擇雙鉗法，不需要斷開接地系統即可完成測試，大幅提升作業效率。

使用MI2124通用接地電阻測試儀開展測試時，需根據測試場景選擇適配的測試方法，遵循對應技術要求，保障測試結果準確：第一，電極法測試技術要點：開展新建接地系統驗收、大型接地網精準測試時，優先選擇4極電極法，測試前需按照標準要求布置電流極與電壓極的位置，電極間距可根據接地網規模在0-30m范圍內調整，若測試距離超過標配導線長度，可選用專用50米延長導線，測試前需檢查接線牢固性，確認測試樁與土壤接觸良好，若周邊存在強電磁干擾，可開啟數字濾波器功能降低干擾影響。第二，雙鉗法測試技術要點：開展已投運接地系統巡檢、無法打樁的硬化地面場景測試時，選擇雙鉗法測試，不需要斷開接地引下線即可完成測試，測試前需檢查鉗口清潔度，去除氧化層、油污等雜質，保證鉗口閉合緊密接觸良好，避免因接觸不良導致的測試誤差。第三，土壤電阻率測試技術要點：開展新建接地工程選址、接地系統設計階段的土壤電阻率測試時，需準確錄入電極間距參數，儀器將自動按照ρ=2πaRe的標準公式計算結果，避免參數錄入錯誤導致的計算偏差。作業注意事項方面，測試前需確認儀器絕緣防護完好，雷雨天氣禁止開展戶外測試，避免雷電感應風險，測試數據可自動存儲在儀

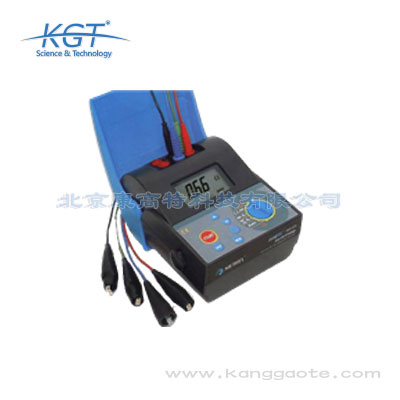

北京康高特MI2124通用接地電阻測試儀是專業級的接地性能檢測設備，核心支持2極、3極、4極三種測量模式，可靈活適配不同場景下的接地電阻檢測需求。技術參數層面，其接地電阻測量范圍覆蓋0.01Ω至2000Ω，分辨率可達0.01Ω，測量誤差控制在±2%以內，可適配從低阻大型接地網到高阻小型接地裝置的全量程檢測需求。設備內置工頻抗干擾模塊，可在強電磁干擾的工業現場穩定運行，避免變電站、軌道交通樞紐等場景下的雜散電磁信號對測量結果產生偏差。產品功能設計完全匹配電力、核工業、水務、環保、軌道交通等多個行業的檢測要求，既可以用于新建項目的接地系統驗收檢測，也可以用于運營階段的定期接地性能核驗。針對高精度檢測需求，4極測量模式可自動消除測試線自身電阻、電極接觸電阻帶來的測量誤差，保障檢測數據的準確性；針對現場快速排查需求，2極測量模式無需布置輔助測試極，可在10秒內完成單臺設備的接地電阻檢測，大幅提升現場作業效率，適配批量設備的快速篩查需求。

MI2124通用接地電阻測試儀是德國METREL美翠推出的專業級電力檢測儀器，屬于電氣絕緣測試設備品類，核心功能覆蓋四類測試需求：一是支持2極、3極、4極電極法測試接地電阻，二是支持雙鉗法無斷點接地電阻測試，三是可完成土壤電阻率測試，四是可開展交流電流有效值測試。核心技術參數如下：接地電阻測試方面，四線法測試范圍為0-19.99KΩ，分辨率覆蓋0.01Ω-10Ω多檔位，精度可達±(2%+3位)；雙鉗法測試范圍為0-100Ω，精度為±(10%+2位)；土壤電阻率測試范圍0-1999KΩ·m，支持0-30m電極間距調整，采用ρ=2πaRe標準公式計算結果；電流測試覆蓋5mA-200A量程，精度為±(5%+5位)。儀器防護等級為IP54，具備雙重絕緣防護，測試電壓<40V屬于安全特低電壓范疇，內置1000條測試數據存儲容量，配備RS232計算機接口，可對接專用分析軟件實現數據批量處理，整機尺寸90×160×180mm，重量?jī)H1.2kg，適配戶外移動作業需求，還可選配50米延長導線、專業分析軟件等配件，滿足不同場景的測試擴展需求。

工業企業采購MI2124通用接地電阻測試儀，可覆蓋生產運營全流程的接地檢測需求，有效提升運營的合規性和安全性。首先，設備支持多場景檢測需求，企業無需采購多臺不同功能的接地檢測設備，可覆蓋從小型設備接地快速排查到大型接地網高精度檢測的全部需求，降低企業的設備采購成本，提升投入產出比。其次，設備的測量精度和標準符合性可滿足各類管理體系的認證要求，包括ISO9001質量管理體系、ISO45001職業健康安全管理體系、ISO14001環境管理體系以及行業專項認證中關于電氣安全檢測的要求，幫助企業順利通過各類體系審核和合規檢查，避免因檢測設備不符合標準導致的認證受阻問題。第三，設備可應用于企業生產運營的多個環節，包括新建設備的接地驗收、日常運營的定期接地巡檢、安全隱患專項排查、防雷防靜電性能檢測等，可及時識別接地不良、接地電阻超標等安全隱患，避免因接地故障導致的設備損壞、生產停工、人員安全事故等問題，提升生產運營的穩定性，減少意外損失。另外，設備可生成標準化的檢測數據，支持對接企業的設備管理系統、安全管理平臺，實現檢測數據的統一存儲、分析和管理，適配企業的數字化運營需求，幫助企業完善電氣安全的全

MI2124通用接地電阻測試儀可廣泛應用于電力、核工業、水務、環保、軌道交通、建筑、新能源、電子制造等多個行業。在電力行業，可用于輸電線路桿塔接地電阻檢測、變電站接地網驗收檢測、配電網設備接地性能排查、風電光伏電站的接地系統定期核驗，滿足電力系統接地安全的檢測要求；在核工業領域，可用于核設施安全接地系統的定期檢測，適配核級電氣設備的接地性能核驗要求，保障核設施的電氣安全；在水務行業，可用于自來水廠、污水處理廠的泵組、在線監測儀表、電氣控制柜的接地電阻檢測，避免雷擊、靜電干擾對水務設備的運行造成影響，保障供水、治水流程的穩定運行；在環保行業，可用于空氣質量監測站、水質在線監測站、污染源監測設備的接地可靠性檢測，避免電磁干擾導致監測數據失真，保障監測數據的準確性；在軌道交通行業，可用于地鐵接觸網接地、信號系統接地、站臺電氣設備接地、牽引回流接地系統的檢測，滿足軌道交通運營的安全標準；在建筑和工業制造領域，可用于建筑物防雷接地驗收、化工企業防爆區域接地檢測、電子制造車間防靜電接地檢測、數據中心電氣系統接地檢測等場景，覆蓋各類工業和民用場景的接地檢測需求。

MI2124通用接地電阻測試儀配備的三種測量方法，可根據現場作業需求靈活選擇，適配不同的檢測場景。2極測量方法操作流程簡便，無需在現場布置額外的輔助測試電極，僅需連接被測接地端和已知參考接地端即可完成測量，單點位檢測時間不超過10秒，適合批量小型設備的快速接地排查場景，比如工業車間內的單臺生產設備接地檢測、便攜式儀器接地檢測、辦公場所電氣設備接地排查等，可大幅提升批量檢測的作業效率，適合日常巡檢中的快速篩查需求；3極測量方法是行業通用的標準接地測量方法，通過布置電壓極和電流極兩個輔助電極實現測量，測量精度滿足絕大多數常規接地裝置的檢測要求，適合中小型接地裝置的驗收和定期檢測場景，比如獨立避雷針接地檢測、小型配電房接地網檢測、戶外單臺大型設備接地檢測、民用建筑防雷接地驗收檢測等，測量數據的可靠性符合通用行業標準要求，可直接作為驗收依據使用；4極測量方法在3極法的基礎上增加了接觸電阻抵消設計，可自動消除測試線自身電阻、電極與土壤接觸電阻帶來的測量誤差，測量精度更高，適合對檢測數據準確性要求較高的大型接地裝置檢測場景，比如110kV及以上電壓等級的變電站接地網檢測、核設施安全接地網檢測、軌道

MI2124通用接地電阻測試儀的設計和性能符合多項國際、國內行業標準，可滿足各類合規檢測和政府采購項目的準入要求。國際標準方面，產品符合IEC 61557-5《低壓配電系統的安全 第5部分：接地電阻測量設備》的通用安全和性能要求，可適配全球各類接地檢測項目的標準要求；國內標準方面，產品符合GB/T 3048.5《電線電纜電性能試驗方法 第5部分：導體電阻試驗》、GB 50057《建筑物防雷設計規范》中關于接地檢測的相關指標要求，同時滿足電力行業標準DL/T 845.1《電阻測量裝置通用技術條件 第1部分：接地電阻測試儀》的全部技術要求，可直接應用于電力系統的各類接地檢測項目；針對特殊行業需求，產品符合核工業行業標準EJ/T 1077《核電廠接地系統檢測規程》的檢測精度要求，也符合軌道交通行業GB 50157《地鐵設計規范》中接地系統檢測的相關標準。上述標準符合性使得產品既可以滿足工業企業的合規檢測需求，也可以滿足政府單位、國有企事業單位的項目采購要求，適用于各級監管部門的專項檢測、公共基礎設施項目的驗收檢測等多類合規場景，無需額外進行標準適配即可投入項目使用。

MI2124接地電阻測試儀針對復雜工況做了多項專項優化，測試穩定性達到專業級電力檢測設備的高標準要求。首先儀器內置數字信號處理模塊，搭載專用數字濾波器功能，在存在工頻干擾、強電磁輻射的復雜場景下，比如變電站周邊、高壓輸電線路沿線、工業變頻設備密集的生產廠區，開啟數字濾波器后可有效過濾雜波干擾，避免測試數據漂移，保證數據穩定性。其次儀器采用高輸入阻抗設計，針對混凝土地面、瀝青路面、硬化廣場等無法打入接地樁的特殊場景，不需要額外破路施工，僅需將測試鋼釬放置在地面，通過澆水或鋪設濕毛巾提升接觸面導電性，即可正常開展測試，大幅降低特殊場景的測試難度，避免因測試條件受限導致的測試誤差。另外儀器配備越限及不正確測試條件告警功能，當接線異常、接觸不良、干擾超過閾值時，儀器會主動提示測試條件異常，避免無效測試數據產生。實際測試表現方面，在10KV變電站接地網、高鐵沿線供電系統等強電磁干擾場景下，4極法測試精度仍可穩定達到±(2%+3位)的標稱精度，完全滿足高要求行業的測試標準，抗干擾能力適配各類復雜戶外、強電磁干擾的作業場景，有效降低復雜工況下的復測率，提升檢測效率。

MI2124通用接地電阻測試儀是符合多領域標準要求的專業檢測設備，完全適配政府采購及國有單位檢測項目的使用需求。合規性方面，首先符合國際IEC 61557電氣安全測試設備通用標準要求，滿足雙重絕緣防護、安全特低電壓測試的相關規定；其次符合國內GB/T 17949.1《接地電阻測試儀通用技術條件》國家標準，以及DL/T 845.2《電力行業接地電阻測試儀技術規范》的行業要求，各項精度指標均達到驗收檢測的標準閾值。針對政府采購及國有單位的使用需求，儀器具備多項適配特性：一是測試數據可溯源，1000條的存儲容量可完整留存測試原始數據，支持RS232接口對接政務檢測系統、國有單位內部管理系統，滿足檢測項目數據留痕、可追溯的管理要求；二是多測試方法覆蓋各類官方檢測場景，4極法高精度測試可滿足電力驗收、防雷驗收、公共安全檢測等法定檢測項目的精度要求，雙鉗法高效測試適配監管部門的日常巡檢、安全抽檢等高頻作業需求；三是IP54防護等級、高抗干擾設計適配各類戶外復雜作業場景，可滿足水利、環保、軌道交通等公共基礎設施檢測項目的戶外作業要求，適配電力監管單位、住建部門、軌道交通運營單位、核電運維單位等G端用
