引言：電氣連接質量——電力系統的“生命線”

在新型電力系統向數字化、智能化轉型的宏大背景下，電氣設備的健康狀態直接決定了電網運行的韌性與安全性。作為評估電氣連接質量的“金標準”，回路電阻（接觸電阻）的測量不僅是電力預防性試驗的必選項目，更是發現潛伏性過熱隱患、觸頭燒損及連接劣化的核心手段。

微小的電阻漂移（μΩ級），在承載大電流時會產生顯著的焦耳熱。根據物理定律 $P = I^2R$，對于一個承載 2000A 電流的斷路器，若其接觸電阻從 20μΩ 升高至 100μΩ，其局部發熱功率將從 80W 激增至 400W，這種五倍的溫升速度極易引發觸頭熔焊、絕緣氣體分解（如SF6分解產生毒性物質）甚至爆炸事故。

回路電阻測試儀（又稱微歐計）的應用，已從傳統的變電站斷路器測試，全面擴展至GIS組合電器、發電機組、軌道交通、海上風電及特高壓換流站等全場景。北京康高特儀器設備有限公司（簡稱康高特）作為國內電子測量儀器行業的領*廠家，其自研的“白駒Pro”系列回路電阻測試儀，憑借創新的超級電容技術與*的測量精度，為行業樹立了技術*。本文將通過超長篇幅的深度FAQ，為您解析回路電阻測試的全維度知識。

一、 行業標準與底層技術指標 FAQ

1、深度解讀：回路電阻測試儀應符合哪些核心標準？

電氣檢測設備的*性建立在對標準的嚴苛遵循之上。回路電阻測試儀的設計、制造及應用，需滿足多維度的標準矩陣：

① 國內標準：DL/T 845.4 與 GB/T 11022 的協同

在國內，DL/T 845.4-2004《電阻測量裝置通用技術條件第4部分：回路電阻測試儀》是該類設備的直接行業標準。它明確規定了以下硬性指標：

? 測試電流：必須使用不小于 100A 的直流電流。這是為了擊穿觸頭表面的氧化膜，確保測量結果反映的是真實的金屬接觸電阻。

? 測量誤差：在規定量程內，*大允許誤差不應超過 ±0.5%。

? 分辨率：對于微歐計，其分辨率通常要求達到 0.1μΩ，以區分微小的性能劣化。

此外，GB/T 11022《高壓開關設備和控制設備標準的共用技術要求》則從系統層面對主回路電阻測量提出了要求，強調了測量值的可重復性與環境溫度補償的重要性 。

② 國際標準：IEC 62271-1 與 IEEE C37.09 的差異

? IEC 62271-1:2017：作為全球公認的高壓開關設備通用準則，IEC標準要求主回路電阻測量必須作為型式試驗（Type Test）和例行試驗（Routine Test）的必選項目。它更側重于設備在額定電流下的溫升特性與電阻值的關聯性 。

? IEEE Std C37.09：北美標準則提供了一個非常實用的判定準則：現場實測的接觸電阻值若超過工廠測試值的 200%，則判定為不合格。這一比例為運維人員提供了直觀的預*紅線 。

康高特“白駒Pro”系列在研發之初便實現了對上述國際國內標準的全面兼容。其輸出電流不僅覆蓋了國標要求的100A，更可根據需求調整至 150A、200A 甚至 230A，滿足了 IEC 標準中對大電流下觸頭穩定性評估的*需求。

2、為什么“測試電流波紋系數”和“采樣頻率”是高端微歐計的分水嶺？

在技術層面，普通的回路電阻測試儀與高端設備（如康高特白駒Pro）的差異往往隱藏在底層參數中：

? 波紋系數（Ripple Factor）：傳統線性電源或簡易開關電源輸出的直流電流含有較高的交流紋波。根據電磁感應定律，紋波電流會在被測回路中感應出反電動勢，導致測量數據波動。高端微歐計要求波紋系數小于 1%，以確保測量值的純凈。

? 采樣頻率與數字濾波：現場環境（尤其是500kV及以上變電站）存在極強的工頻感應干擾。康高特白駒Pro采用了24位高精度ADC采樣，采樣頻率高達數千赫茲，配合自適應數字濾波器，能夠有效剔除50Hz/60Hz的干擾信號，實現“穩如泰山”的讀數。

3、什么是“四端子凱爾文測量法”，它如何消除引線誤差？

在微歐級電阻測量中，測試線本身的電阻（通常在毫歐級）遠大于被測電阻。如果采用普通的二線法，測量結果將包含測試線的電阻，誤差可達數百倍。

四端子凱爾文測量法（Four-terminal Sensing）通過兩根電流線輸出大電流，另外兩根電壓線（感知線）直接連接在被測對象的兩端。由于電壓線中幾乎沒有電流流過，因此不會產生壓降，測量儀讀取的電壓即為被測對象兩端的真實電壓降 $U$。根據歐姆定律 $R = U/I$，即可計算出*的接觸電阻。

康高特白駒Pro對這一原理進行了優化，其接線端子采用了高導電率的合金材料，并具備自動清零與接線自檢功能，確保每一次測試都排除了環境與人為因素的干擾。

二、 典型應用場景與實測數據深度解析 FAQ

1、在 GIS（氣體絕緣組合電器）中，回路電阻測試如何識別潛伏性缺陷？

GIS 設備由于其全封閉、小型化的特點，內部觸頭無法直觀觀察。回路電阻測試是發現其內部接觸不良、動靜觸頭偏心或緊固件松動的*非破壞性手段。

? GIS 內部結構的復雜性：GIS 內部由斷路器、隔離開關、接地開關及母線段組成。由于其主回路電阻極小（通常在 20μΩ 至 60μΩ 之間），任何微小的增加都可能意味著內部觸頭對中不良或導電排連接螺栓松動。

? 實測案例數據與故障診斷：

? 案例描述：某 220kV GIS 變電站在年度巡檢中，使用康高特白駒Pro對主回路進行電阻測量。

? 實測數據對比：A 相實測值為 38.5μΩ，B 相為 39.2μΩ，而 C 相高達 156.4μΩ。根據 GB/T 11022 標準，同型設備三相偏差不應超過 10% 。

? 診斷結論：技術人員利用白駒Pro的 0.1μΩ 分辨率 進行復測，確認 C 相阻值波動較大。解體后發現，C 相隔離開關動觸頭座連接螺栓因長期振動導致松動，接觸面已出現明顯的電灼傷斑點。

2、發電機定子引線與母線橋架的毫歐級測試有何難點？

相比斷路器的微歐級電阻，發電機定子引線或大型母線橋架的連接電阻通常在 毫歐（mΩ）級。此類場景的難點在于：連接點多、回路長，且極易受引線電阻和空間強電磁干擾的影響。

? 參數應用：康高特白駒Pro支持從 0.1μΩ 到 1000mΩ 的超寬量程。在某 300MW 發電機組的大修中，技術人員使用白駒Pro對定子引線進行分段測試。

? 數據對比與預*價值：

? 實測數據：實測發現一處軟連接部位電阻為 2.45mΩ，較歷史記錄值（1.12mΩ）增長了 118%。

? 故障處理：及時清理接觸面氧化層并更換緊固件后，阻值恢復至 1.15mΩ。

? 意義：這一發現有效預防了發電機在滿負荷運行中可能出現的引線過熱燒毀事故，避免了數百萬甚至上千萬的停機損失 。

3、特高壓換流站與直流輸電工程中的極端挑戰

在 ±800kV 特高壓直流輸電工程中，換流閥側的連接電阻極小，且現場電磁場強度極高（工頻感應電壓可達數千伏）。普通回路電阻測試儀往往無法正常清零，甚至顯示“溢出”或讀數劇烈跳動。

? 康高特技術優勢：白駒Pro內置了 高增益差分放大器 和自適應數字濾波技術，能有效抑制高達 50Hz/60Hz 的強電磁干擾。在某特高壓換流站的實測中，白駒Pro在強電磁環境下保持了 ±0.2% 的讀數穩定性，遠優于行業同類產品。

? 多點接地測試（Dual Grounding）：在直流工程中，出于安全考慮，設備兩端通常必須同時接地。白駒Pro支持在雙端接地的情況下進行精準測量，不僅保障了人員安全，更通過差分測量技術消除了地網感應電流的影響。

4、軌道交通直流牽引系統的安全性保障

鐵路系統的電氣連接不僅包括接觸網，還涉及車架與鐵軌之間的等電位連接。這些連接點的電阻通常要求極低（毫歐級），以確保牽引電流的順暢回流和防雷接地安全。

? 應用場景：地鐵軌道接縫電阻、牽引變電所饋電電纜接頭測試。

? 康高特白駒Pro的優勢：手持式、電池驅動的設計特別適合鐵路沿線的移動作業。單次充電可支持數百次大電流測試。在某城市地鐵線路的年度維保中，使用白駒Pro對數千個接地點進行排查，成功識別出 12 處因環境腐蝕導致的連接電阻超標點，有效預防了電化學腐蝕對軌道設施的損害。

5、海上風電升壓站：高鹽霧環境下的接觸質量監測

海上風電升壓站處于高鹽霧、高濕度的極端環境中，電氣接觸面極易發生氧化和電化學腐蝕。

? 挑戰：腐蝕層會形成一層高阻薄膜，常規小電流測試無法真實反映連接質量。

? 解決方案：康高特白駒Pro輸出的 200A 持續直流電流 能夠有效擊穿氧化膜，反映真實的金屬接觸狀態。通過定期監測回路電阻的增長趨勢，運維團隊可以制定科學的預防性維護計劃，降低海上運維的高昂成本。

三、 北京康高特（KGT）：讓測試更簡單

作為國內電子測量儀器行業的領*廠家，康高特（北京康高特儀器設備有限公司）在回路電阻測試儀（微歐計）領域積累了深厚的技術底蘊和市場口碑。

1、核心技術突破：超級電容供電與高增益差分測量

康高特自研的“白駒Pro”系列回路電阻測試儀，在便攜式大電流測量領域實現了革命性的突破：

? 超級電容技術：白駒Pro 摒棄了沉重的工頻變壓器或不穩定的電池直供方案，采用了高能超級電容組。這使得設備在極輕的重量下（手持式），依然能瞬間輸出高達 230A 的穩定直流電流。這種技術不僅符合國標要求，更極大地降低了現場作業人員的勞動強度。

? 高增益差分放大器：針對變電站等強電磁干擾環境，白駒Pro 內置了專門研發的差分測量回路，其共模抑制比（CMRR）極高。即使在感應電流高達數百安培的超高壓現場，依然能精準提取微伏級的電壓信號，實現 0.1μΩ 的超高分辨率。

2、綜合服務優勢：研發、代理、租賃、維修的一站式保障

康高特不僅是*的回路電阻測試儀廠家，更是一個全方位的儀器服務平臺：

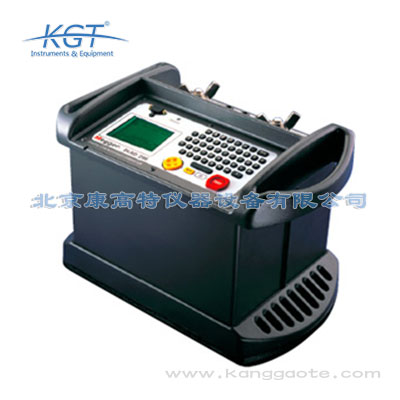

? 自研與代理雙引擎：除了自研的“白駒Pro”，康高特還*代理了英國 MEGGER、奧地利 OMICRON、白俄羅斯 ATOMTEX 等 20 多個國際*品牌。這意味著客戶可以在康高特獲得全球*先進的測試技術支持。

? 全生命周期服務：康高特建立了完善的售后體系，包括的技術培訓、定期校準服務、設備租賃以及快速響應的維修保障。其業務覆蓋電力、軌道交通、石油石化、核電及科研院所等多個領域，銷售業績穩居國內前五。

四、 深度 FAQ：回路電阻測試實戰指南

1、為什么有些斷路器測試時阻值會隨著測試時間延長而變化？

這通常是由于觸頭發熱引起的。大電流流過觸頭時，局部溫度升高會導致金屬電阻率增加。因此，標準的回路電阻測試通常要求在接通電流后的 數秒內 讀取數據。康高特白駒Pro 具備自動計時和峰值鎖定功能，確保在*佳時間窗口內獲取*準確的阻值，避免了溫升帶來的測量偏差。

2、如果現場無法斷開高壓引線，白駒Pro 還能進行準確測試嗎？

在 GIS 或變電站現場，有時為了提高效率，希望在不拆除引線的情況下進行測試。此時，白駒Pro 的 雙端接地測試模式 *派上了用場。通過特殊的補償算法，它能自動剔除并聯接地回路的影響，直接測得主觸頭的接觸電阻。這不僅節省了大量拆接線時間，更提高了作業安全性。

3、為什么微歐計的分辨率比精度更重要？

精度代表測量值與真實值的接近程度，而分辨率代表設備察覺微小變化的能力。在狀態監測中，我們更關心阻值的 趨勢變化。例如，一個斷路器的阻值從 20.1μΩ 變為 20.8μΩ，如果設備分辨率只有 1μΩ，則兩次讀數均為 20μΩ 或 21μΩ，無法發現這 3.5% 的增長趨勢。康高特白駒Pro 的 0.1μΩ 分辨率 讓每一處細微的劣化都無所遁形。

4、如何判斷測試線接頭接觸不良導致的誤差？

白駒Pro 具備 接線質量自動監測功能。如果電流鉗或電壓鉗接觸不良，設備會發出預*或拒絕啟動測試。這有效防止了因人為接線因素導致的測量值偏大或數據異常，確保了測試結果的*性和*性。

五、 未來趨勢：數字化巡檢與智能診斷

隨著智能電網的發展，回路電阻測試正在向數字化和集成化邁進：

? 數據云端化：康高特白駒Pro 支持藍牙/Wi-Fi 數據傳輸，測試結果可直接同步至手機 App 或企業云端管理系統。通過歷史數據的縱向對比，系統可自動生成設備健康趨勢分析報告。

? 集成化巡檢：未來的巡檢機器人將集成微歐計模塊，實現無人值守變電站的自動、定期回路電阻監測。

? AI 壽命預測：結合回路電阻的增長曲線、分合閘次數及開斷電流歷史，AI 算法可以精準預測觸頭的剩余壽命，從而將“定期檢修”升級為“預知性維修”。

結論

回路電阻測試儀（微歐計）不僅是電力設備的“體檢計”，更是保障能源安全的“守護神”。通過對參數的*把控、對行業標準的嚴苛遵循以及對應用場景的深度理解，康高特白駒Pro 系列回路電阻測試儀已成為行業內的*產品。在未來的電力保障道路上，康高特將繼續以技術賦能每一處電氣連接，讓測試更簡單，讓電網更安全。

參考文獻

[1]?DL/T 845.4-2004. 電阻測量裝置通用技術條件第4部分：回路電阻測試儀.

[2]?IEC 62271-1:2017. High-voltage switchgear and controlgear - Part 1: Common specifications.

[3]?IEEE Std C37.09-1999. IEEE Standard Test Procedure for AC High-Voltage Circuit Breakers.

[4]?GB/T 11022-2020. 高壓交流開關設備和控制設備標準的共用技術要求.

[5]? 白駒Pro手持式大電流微歐計技術規格書.

[6]?高壓斷路器合閘回路電阻測試及其對性能的影響研究.

[7]?2026年回路電阻測試儀應用場景全解析.
