SSG 500沖擊電壓發生器主要用于電力電纜故障定位，適用于以下場景： **電網運維應用**： - 城市供電電纜故障搶修 - 農村配電電纜故障定位 - 地下電纜網絡維護 - 電纜故障普查 **發電和變電站**： - 廠用電纜故障檢測 - 變電站進出線電纜測試 - 發電機引出線電纜維護 **工業應用**： - 工廠高壓電纜故障定位 - 礦山電纜故障檢測 - 港口岸電電纜維護 **建筑領域**： - 樓宇配電電纜故障 - 地下室電纜故障定位 - 大型建筑電氣維護 **軌道交通**： - 鐵路信號電纜故障檢測 - 牽引供電電纜維護 - 接觸網供電電纜測試 **電纜施工企業**： - 新裝電纜故障檢測 - 電纜敷設后交接試驗 - 電纜故障搶修服務

SSG 500沖擊電壓發生器在安全設計方面符合EN 50191標準，配備完善的安全保護功能。 **電氣安全控制**： - 符合EN 50191電氣安全標準 - 配備安全聯鎖裝置 - 開門自動切斷高壓 **自動放電功能**： - 測試結束后自動放電 - 防止殘余電壓造成觸電 - 保護操作人員安全 **接地設計**： - 接地分離設計 - 獨立的接地連接 - 確保設備金屬外殼接地 **全封裝結構**： - 高壓部分全封裝 - 防止意外接觸帶電部件 - 提高使用安全性 **緊急關閉接口**： - 支持外部緊急關閉 - 可接入控制系統 - 緊急情況下快速切斷高壓 **故障保護**： - 短路保護 - 過載保護 - 防止設備損壞 **安全操作要求**： - 操作人員需經過專業培訓 - 嚴格遵守操作規程 - 佩戴適當防護裝備

SSG 500沖擊電壓發生器的主要技術規格： **電氣規格**： - 輸出電壓直流：16 kV - 沖擊電壓：4/8/16 kV或3/6/12 kV可選 - 沖擊能量：512 J（4/8/16kV模式）或288 J（3/6/12kV模式） - 直流輸出電流：4kV時480mA，16kV時120mA - 脈沖頻率：10或20次/分鐘 - 電壓測量精度：1.5% **輸入電源**： - 電源電壓：220-230V，50/60Hz - 可選110-120V或240V（需外接自耦變壓器） - 最大功耗：1500VA（短路時） **環境規格**： - 工作溫度：-10°C至+50°C - 存儲溫度：-20°C至+60°C **物理規格**： - 尺寸：500×290×390 mm - 重量：約48 kg - 19英寸外殼設計 **安全認證**： - CE認證 - 符合低電壓指令2014/35/EC - 符合電磁兼容指令2014/30/EC **標準配置**： - SSG 500主機 - 5m高壓電纜 - 3m接地電纜 - 2.5m電源電纜 - 說明書 **可選配件**： - 19英

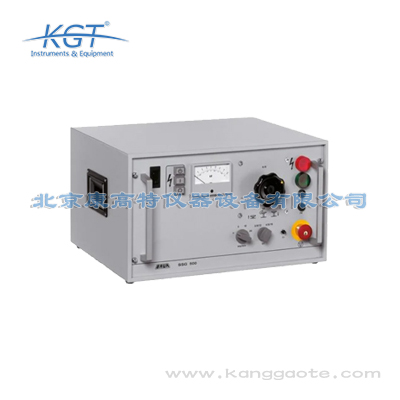

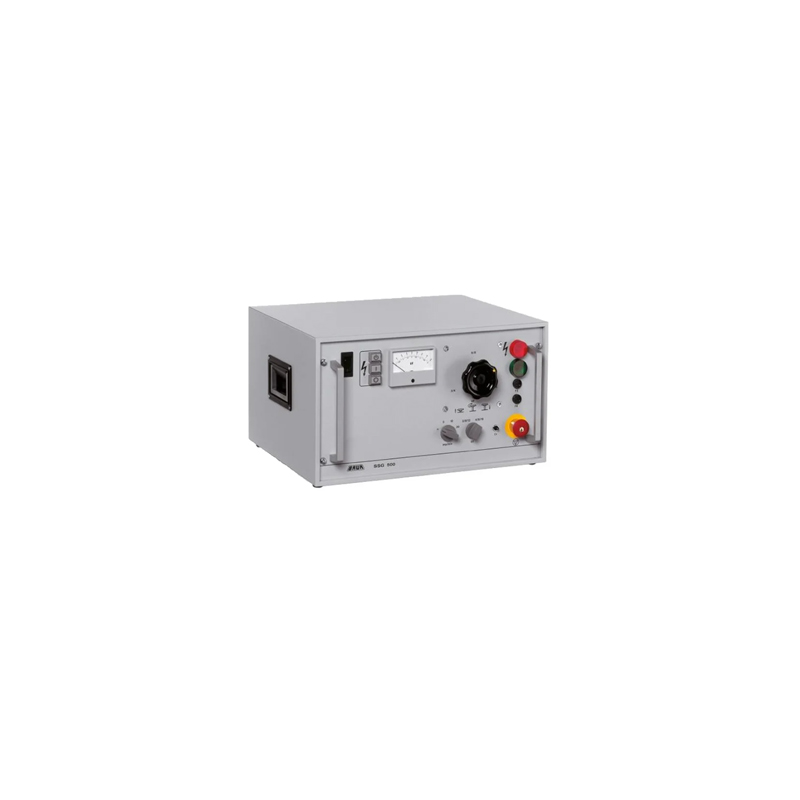

SSG 500是奧地利BAUR公司推出的專業沖擊電壓發生器，用于電纜故障定位。 **輸出電壓規格**： 1. **直流電壓輸出**： - 最大直流電壓：16 kV - 可用于電纜測試和外護套測試 - 直流輸出電流：4kV時480mA，16kV時120mA 2. **沖擊電壓輸出**： - 標準模式（4/8/16 kV）：可選4kV、8kV、16kV - 低壓模式（3/6/12 kV）：可選3kV、6kV、12kV - 通過檔位切換選擇不同電壓級別 **沖擊能量**： - 4/8/16 kV模式：最大512 J - 3/6/12 kV模式：最大288 J - 高能量確保高阻和間歇性故障可靠擊穿 **脈沖頻率**： - 可選10次/分鐘或20次/分鐘 - 支持手動和自動沖擊模式 **電壓測量**： - 內置電壓測量?jī)x - 三種顯示范圍：0-4kV、0-8kV、0-16kV - 測量精度：1.5% **應用范圍**：SSG 500的多種電壓和能量設置使其能夠適應不同類型電纜的故障定位需求，從小截面低壓電纜到大截面中壓電纜都能處理。

SSG 500沖擊電壓發生器是電纜故障定位系統的重要組成部分，配合精確定位系統使用。 **工作原理**： 1. **預定位階段**：SSG 500產生高壓沖擊脈沖 2. **故障擊穿**：高能量脈沖使電纜故障點絕緣擊穿 3. **聲磁定位**：配合聲磁定位儀檢測放電聲音和磁場 4. **精確定位**：確定故障點的精確位置 **適用電纜類型**： - 低壓電力電纜 - 中壓電纜（取決于系統配置） - 各種絕緣類型電纜 **故障類型處理**： - 高阻故障：SSG 500的高能量可擊穿高阻故障 - 間歇性故障：沖擊模式可激活間歇性故障 - 低阻故障：直流電壓輸出可進行測試 **配合BAUR protrac系統**： - SSG 500與BAUR protrac精確定位系統配套使用 - 實現從預定位到精確定位的完整流程 - 提供完整的電纜故障定位解決方案 **現場使用流程**： 1. 初步判斷故障類型和位置 2. 連接SSG 500至電纜 3. 設置合適的電壓和模式 4. 啟動沖擊發生器 5. 使用定位儀確定故障點 6. 開挖修復
