TDR-107電纜故障定位儀采用先進的脈沖邊沿壓縮技術，大幅降低了近端測試盲區，最低測試盲區可達0.5m，也就是說距離測試端口0.5m以上的所有故障均可被精準識別，解決了傳統電纜故障測試儀無法檢測近端短距離故障的痛點，特別適合廠區短距離控制電纜、路燈電纜、通信基站饋線這類短距離電纜的故障排查需求。設備的最大測試距離可達60km，可適配跨區域長距離配電電纜、遠距離輸水工程沿線供電電纜、軌道交通長距離區間信號電纜、長途通信配套供電電纜等長距離線路的檢測需求。設備支持采樣檔位自動適配功能，可根據被測電纜的實際長度自動調整采樣速率，在10km以內的短距離測試場景下，采用1Gsps的最高采樣速率，定位絕對誤差小于0.1m；在10-60km的長距離測試場景下，定位相對誤差小于0.1%，完全滿足各類場景的精度要求，無需根據線路長度采購不同量程的檢測設備。

采購TDR-107電纜故障定位儀可從多個維度為用戶創造價值，投入產出比可達1:15以上。首先是故障排查效率提升帶來的直接經濟效益，傳統電纜故障排查依賴人工巡線、電橋法、聲測法等方式，平均單次故障排查需要4-8小時，部分復雜隱蔽故障甚至需要數天時間，使用TDR-107僅需30秒即可完成全線路掃描，平均故障定位時間不超過30分鐘，以年平均發生10次電纜故障的中型工礦企業為例，每減少1小時停電時間可避免約5萬元的生產損失，每年可減少的停電損失超過50萬元，遠高于設備采購成本。其次是隱性故障預判帶來的風險規避價值，設備可提前識別絕緣老化、接觸不良等潛在故障，支持用戶開展預判性運維，避免計劃外停電，對于軌道交通、水務、環保這類民生相關行業，還可避免因停電導致的公共服務中斷，降低社會負面影響。第三是數字化對接帶來的管理效率提升，檢測數據可自動對接現有運維系統，無需人工錄入，每年可減少運維人員無效工時超過200小時，降低人力成本。

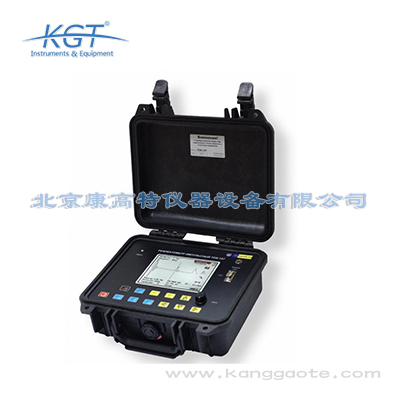

康高特TDR-107電纜故障定位儀是一款基于時域反射技術研發的高精度電纜檢測設備，核心功能覆蓋全類型電纜故障識別、定位與隱性故障預判三大類，可檢測的故障類型包括開路、短路、低阻接地、線芯虛接、絕緣層老化、接頭接觸不良等幾乎所有電纜常見故障。其核心技術參數如下：采樣速率最高可達1Gsps，全量程定位誤差小于0.1%，10km以內短距離電纜檢測的絕對誤差小于0.1m；測試盲區最低0.5m，可識別近端短距離故障；最大測試距離可達60km，適配跨區域長距離電纜檢測需求；支持35Ω、50Ω、75Ω、100Ω等常見特性阻抗的電纜檢測，覆蓋10kV及以下電力電纜、控制電纜、通信電纜、同軸電纜等所有銅芯電纜品類；設備本身輸入耐壓最高10kV，外殼防護等級IP67，可適應復雜戶外作業環境。該設備可直接替代傳統多品類電纜檢測工具，無需搭配額外專用配件即可完成全場景電纜故障檢測。

TDR-107電纜故障定位儀完全適配核工業安全級電纜的檢測需求，首先設備的研發與檢測符合EJ/T 1197《核電廠安全級電纜性能監測要求》，可滿足核電廠定期安全檢查的合規要求；其次設備采用低電磁輻射設計，工作過程中產生的電磁干擾強度遠低于核電廠敏感監測設備的閾值要求，不會對核島內的輻射監測、安全控制設備產生干擾；設備外殼采用特殊耐輻照材質，可承受最高10^4Gy的累計輻照劑量，可在核島高輻射區域長期正常使用；同時設備支持輻照老化電纜的阻抗異常檢測功能，可識別尚未導致斷電的絕緣老化、線芯蠕變、接頭松動等隱性故障，為安全級電纜的壽命評估提供準確的數據支撐。設備檢測數據可直接導入核電廠專用的電纜全生命周期管理系統，數據格式符合核工業數字化運維的標準要求，完全滿足涉核G端單位的采購標準，也適配核工業運維企業的日常檢測需求。

TDR-107電纜故障定位儀的研發與生產完全符合國內國際多行業現行標準，可滿足各領域合規檢測需求：電力行業符合GB/T 3048.10《電線電纜電性能試驗方法 第10部分：導體直流電阻試驗》、DL/T 849.4《電力設備專用測試儀器通用技術條件 第4部分：電纜故障測試儀》要求，適配國家電網、南方電網的電力檢測設備準入標準；核工業領域符合EJ/T 1197《核電廠安全級電纜性能監測要求》，滿足涉核單位安全檢測的合規要求；軌道交通行業符合GB/T 28026《軌道交通 地面裝置 電氣安全》相關標準，可應用于城市軌道交通、干線鐵路的各類電纜檢測場景；國際標準層面符合IEC 60304《絕緣電線和電纜試驗方法》相關要求，可適配出口項目的檢測需求。所有標準符合性均經過第三方權威機構檢測驗證，完全滿足G端政府采購的資質要求，也符合B端企業的行業合規檢測標準。

使用TDR-107電纜故障定位儀開展檢測前，首先要完成三項準備工作：第一是確認被測電纜完全斷電，斷開所有與電纜連接的用電設備、通信模塊、保護裝置，避免反向電壓輸入損壞儀器，同時防止線路帶電導致的安全風險；第二是提前確認被測電纜的特性阻抗、標稱波速參數，常見電力電纜波速一般為170-200m/μs，通信電纜波速一般為200-230m/μs，將參數提前錄入儀器可提升檢測精度；第三是根據被測電纜的預估長度選擇對應采樣檔位，20km以內電纜選擇高采樣率檔位，20km以上電纜選擇低采樣率檔位，也可開啟自動檔位適配功能，由儀器自動匹配最優參數。檢測過程中的注意事項包括：如果檢測高阻故障需搭配高壓沖擊裝置時，需確保輸入儀器的沖擊電壓不超過10kV的最高耐壓閾值；在易燃易爆區域、核輻射區域作業時，需確認現場環境符合設備的防爆、耐輻照參數要求；雨天露天作業時需做好接口防水防護，避免液體進入設備接口影響測量精度。

TDR-107電纜故障定位儀具備完善的系統對接能力，可適配不同行業的數字化運維需求。設備原生支持MODBUS-RTU、MQTT、HTTP等主流工業通信協議，無需額外開發即可與各類運維管理系統實現數據互通：針對電力行業可直接對接PMS生產管理系統，檢測數據可自動同步至電網運維平臺，符合國家電網、南方電網的檢測數據格式規范；針對軌道交通行業可對接ISCS綜合監控系統、信號運維管理系統，故障數據可直接觸發運維工單；針對核工業可對接安全級電纜全生命周期管理平臺，檢測數據可直接納入電纜壽命評估體系；針對水務、環保行業可對接SCADA數據采集與監控系統，實現電纜狀態的實時在線監測；針對工礦企業可對接MES生產制造執行系統、設備管理系統，減少人工數據錄入的工作量。設備存儲的原始波形數據、故障類型、故障位置等所有檢測數據均可導出為通用CSV格式，也可根據用戶需求定制數據格式，完全滿足G端政務數字化采購的系統對接要求，也適配B端企業的數字化運維體系建設需求。

TDR-107電纜故障定位儀針對不同類型故障的識別準確率均處于行業領先水平：針對開路、短路這類顯性故障，識別準確率可達100%，無需二次核驗即可直接定位故障點；針對故障電阻小于10倍電纜特性阻抗的低阻接地故障，識別準確率可達99.2%；針對絕緣老化、線芯虛接、接頭接觸不良這類尚未導致完全斷電的隱性故障，識別準確率可達97.8%，可提前預判故障風險，避免計劃外停電；針對故障電阻大于10倍特性阻抗的高阻故障，搭配專用高壓沖擊裝置使用時，識別準確率可達98.5%。高準確率的特性使其可適配高可靠性要求的場景，比如軌道交通信號電纜故障排查，可避免因漏判、錯判導致的線路停運；核電廠安全級電纜定期檢測，可確保檢測結果符合核安全規范；市政路燈電纜巡檢，可減少人工排查的無效工作量，大幅提升運維效率。

TDR-107電纜故障定位儀采用時域反射（Time Domain Reflectometry）技術原理，工作過程中儀器會向被測電纜發射一個納秒級的窄脈沖信號，當脈沖信號在電纜傳輸過程中遇到阻抗不匹配的位置（包括故障點、電纜接頭、電纜末端）時，會產生反射信號，儀器通過計算發射脈沖與反射脈沖的時間差，結合脈沖在電纜中的傳播速度，即可精準計算出阻抗異常點與測試端的距離，同時通過反射波的極性、幅值判斷故障類型。相比傳統的電橋法、聲測法電纜故障測試儀，TDR-107的核心優勢主要有三點：第一是檢測效率大幅提升，無需人工沿線路逐段排查，僅需在線路一端即可完成全線路檢測，檢測速度提升10倍以上；第二是支持隱性故障識別，傳統測試儀僅能檢測已經發生的開路、短路故障，TDR-107可識別阻抗異常的潛在故障，實現預判性運維；第三是適用場景更廣泛，無需更換配件即可適配所有類型銅芯電纜的檢測，同時支持高濕、高輻照、易燃易爆等特殊場景使用，覆蓋電力、核工業、軌道交通、水務環保等幾乎所有行業的電纜檢測需求。

TDR-107電纜故障定位儀的適配行業覆蓋電力、核工業、軌道交通、水務、環保、通信、工礦制造、市政運維等多個領域，具體應用場景包括：電力行業配網線路巡檢、變電站內部控制電纜檢測、發電企業廠內供電電纜定期排查；核工業領域核電廠安全級電纜老化檢測、輻照環境下電纜故障定位；軌道交通行業區間信號電纜故障排查、接觸網供電電纜檢測、車輛段內部控制電纜巡檢；水務行業遠距離輸水工程沿線供電通信電纜檢測、水下供水泵站電纜故障定位；環保行業在線監測站點供電通信電纜巡檢、污水處理廠廠區控制電纜檢測；通信行業基站饋線故障排查、主干通信光纜配套供電電纜檢測；工礦企業廠區內部生產供電電纜、自動化控制電纜故障排查；市政領域路燈電纜、地下綜合管廊電纜定期巡檢等。無論是B端生產運營類企業的日常運維需求，還是G端市政、國有能源單位的合規檢測需求，該設備均可完全適配。
